工业数字孪生技术原理与落地：从设计数据结构化到红岸 × 智子闭环体系

一、工业数字孪生的核心原理：从“映射”到“可控”的系统跃迁

工业数字孪生并不是简单的三维可视化，其本质是一套基于物理机理与数据驱动的闭环控制系统。

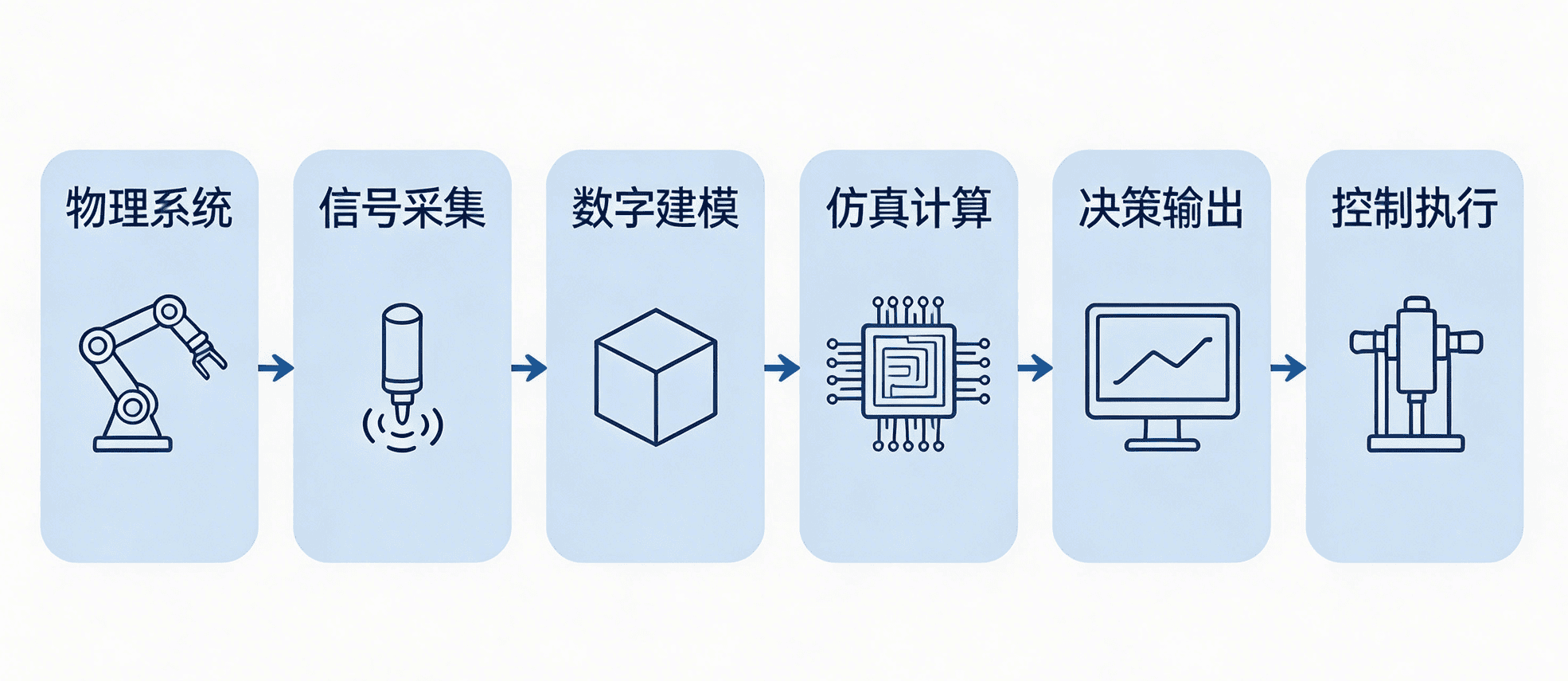

从技术原理上看，其核心可以抽象为一条连续链路：物理系统 → 信号采集 → 数字建模 → 仿真计算 → 决策输出 → 控制执行

其中关键不在于“是否有数据”，而在于两点：

• 数据是否能够真实反映物理状态
• 模型是否能够基于数据进行可计算推演

只有同时满足，系统才能从“映射现实”走向“参与控制”。

从控制理论角度来看，这一过程本质上对应的是一个扩展的闭环控制系统（Closed-loop Control System），其核心是在反馈控制基础上引入模型预测能力，使系统可以在控制前完成状态推演。

这使其控制逻辑从传统的反馈控制（Feedback Control）演进为预测控制（Model Predictive Control, MPC），即在当前状态基础上，通过模型预测未来一段时间的系统行为，并在多约束条件下求解最优控制策略。

在这一体系中，红岸与智子分别作用于两个关键环节：

• 智子：定义“物理如何被数字化表达”
• 红岸：实现“数字如何参与计算与控制”

二、设计侧原理：如何将物理系统转化为“可计算模型”

数字孪生的第一步，不是采集数据，而是完成物理系统的数字表达。其核心原理在于： 将连续的工程信息（结构、工艺、设备）转化为离散、结构化的数据模型。

01 PFD / P&ID结构化的原理

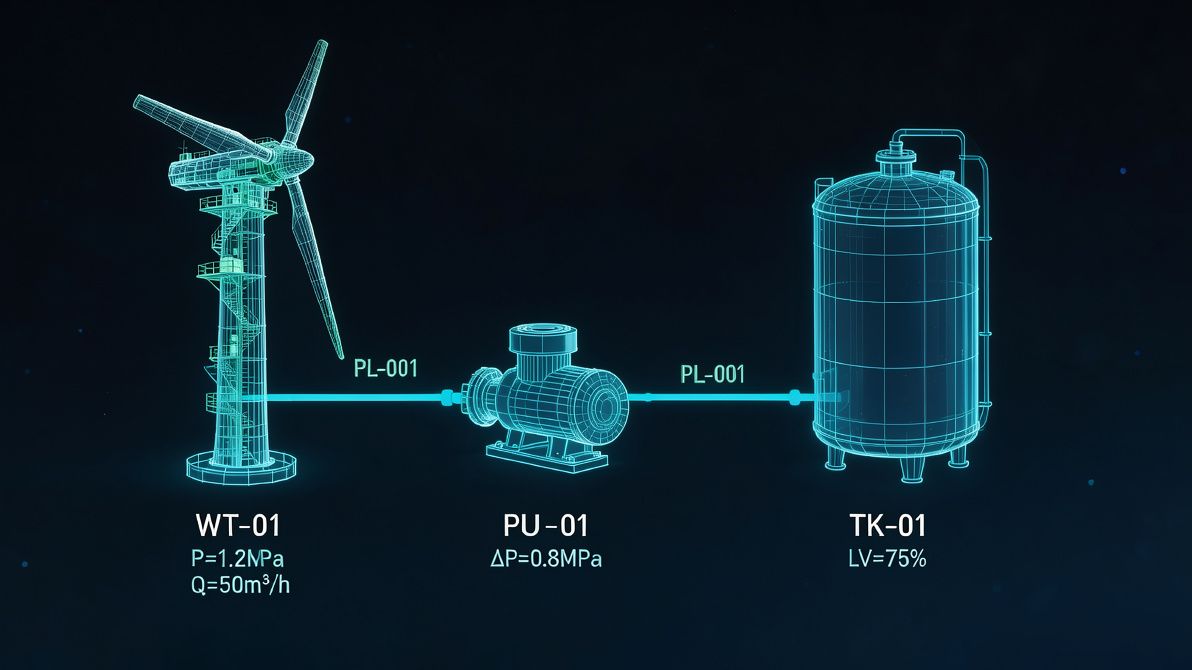

传统P&ID是图纸，而在数字孪生体系中，其本质是一个拓扑网络模型（Graph Model）：

• 节点：设备（泵、阀门、反应器）
• 边：管道与连接关系
• 属性：压力、流量、温度等工艺参数

智子基于 ISA / JIS 标准符号体系，将这一结构直接转化为：

• 可计算的拓扑关系图
• 标准化Tag与参数字段

这使得工艺系统可以被算法直接解析，而不是人工理解，同时也使得流程系统可以进行路径搜索、连通性分析以及基于拓扑的状态传播计算。

02 三维模型的计算意义

三维模型不仅用于展示，其核心作用是提供：

• 空间约束（设备位置、连接关系）
• 几何参数（体积、截面积）
• 物理边界条件（流动路径、受力结构）
• 虚实映射-设备爆炸图用于结构原理的理解

在仿真中，这些参数直接参与：

• 流体计算
• 热交换计算
• 设备运行状态推演

在更复杂场景中，三维模型还会参与到网格化离散计算中，例如计算流体力学（CFD）与有限元分析（FEA），其基本原理是将连续空间离散为有限单元，通过数值方法求解偏微分方程，从而得到流速场、温度场或应力分布。

在工业数字孪生实际应用中，通常采用离线高精度仿真与在线降阶模型（Reduced-order Model）相结合的方式，以兼顾计算精度与实时性要求。

03 设备与I/O映射原理

在工业系统中，每一个物理量最终都需要映射为数字信号：

• 温度 → 电压/电流信号
• 压力 → 模拟量输入
• 状态 → 开关量

智子在设计阶段输出：

• I/O点位定义
• 信号类型（AI / DI / DO）
• 采集接口关系

这一步完成的是： 物理世界 → 数据世界的映射定义，同时本质上建立了物理变量到数字变量之间的函数映射关系，为后续数据采集与模型计算提供统一接口标准。

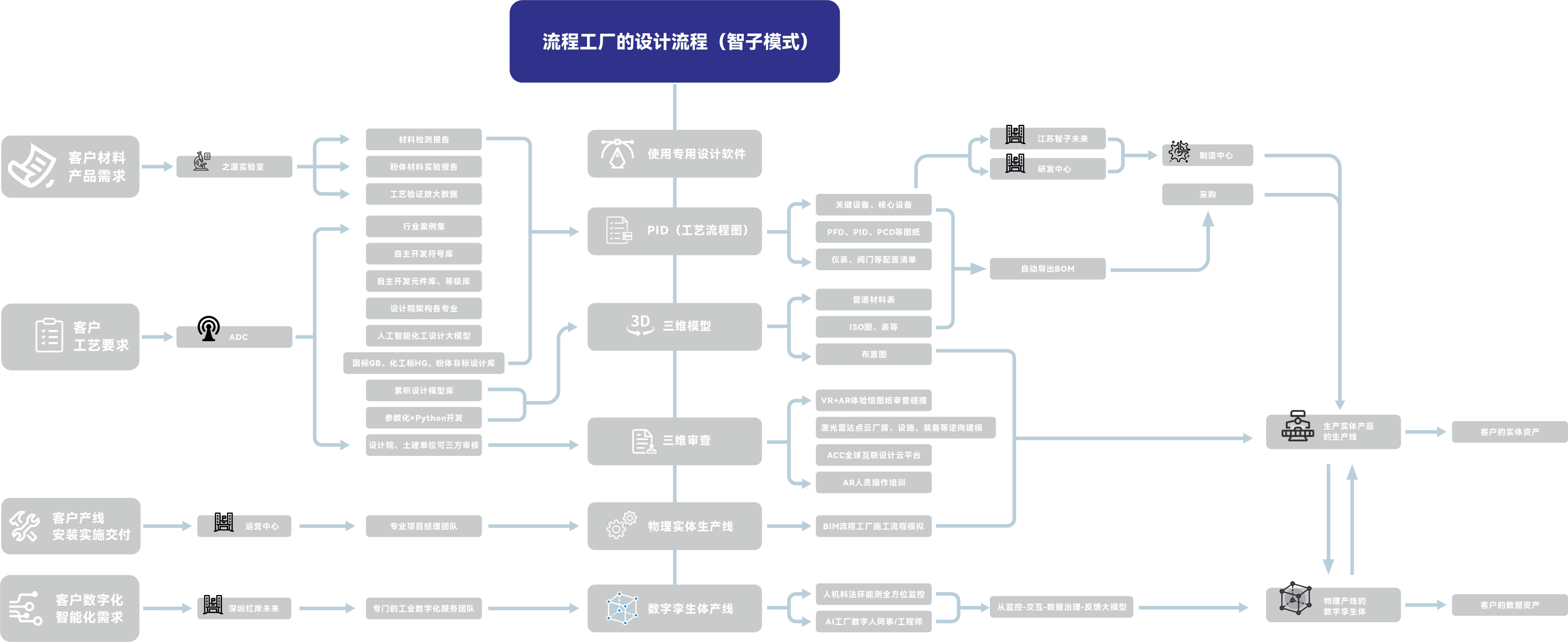

三、设计工程化体系：智子先进设计模式与结构化落地机制

在完成上述“结构化建模原理”之后，设计体系需要进一步从“可表达”走向“可工程化执行”。在这一阶段，广东智子所构建的设计体系，本质上是将离散设计活动重构为一套标准化、数据驱动的工程体系，使设计结果可以直接进入后续数据采集与孪生建模环节，从而消除传统设计与运行之间的断层。

1. 传统流程工厂设计的核心痛点

• 设计流程不连贯、高度离散
• 依赖工程师个人经验，信息传递易出错
• 服务仅停留在设计与初步交付
• 无法直观管控全流程，难以响应数字化、智能化升级

2. 智子模式核心定位

全流程以客户为中心，离散式交付设备升级为矩阵式全生命周期价值创造，为客户提供实体产线资产 + 数据资产的全生命周期运行与管理。

3. 智子模式关键创新点

智子设计体系通过四大核心创新，实现设计流程标准化、数据结构化、成果可复用，为 “一小时产线搭建” 奠定核心基础：

（1）符号库 / 标准库驱动 PFD、PID 设计

• 基于 ISA、JIS 行业标准构建标准化符号库，绘图效率提升 80%；
• 内置罗茨风机、高压风机、阀门、管件等标准化设备模型库，统一参数规格；
• 自动检测规格错误、数据冲突，设计返工率显著降低；
• 等轴测图自动标注，交付周期缩短至传统模式的 1/3。

（2）P&ID 清单自动化生成

• 关联项目数据库，自动统计阀门、法兰、管道配件等物料信息；
• 一键输出 BOM 材料统计表、设备清单、工艺参数表；
• 实现设计数据与物料管理的无缝对接，避免人工统计误差。

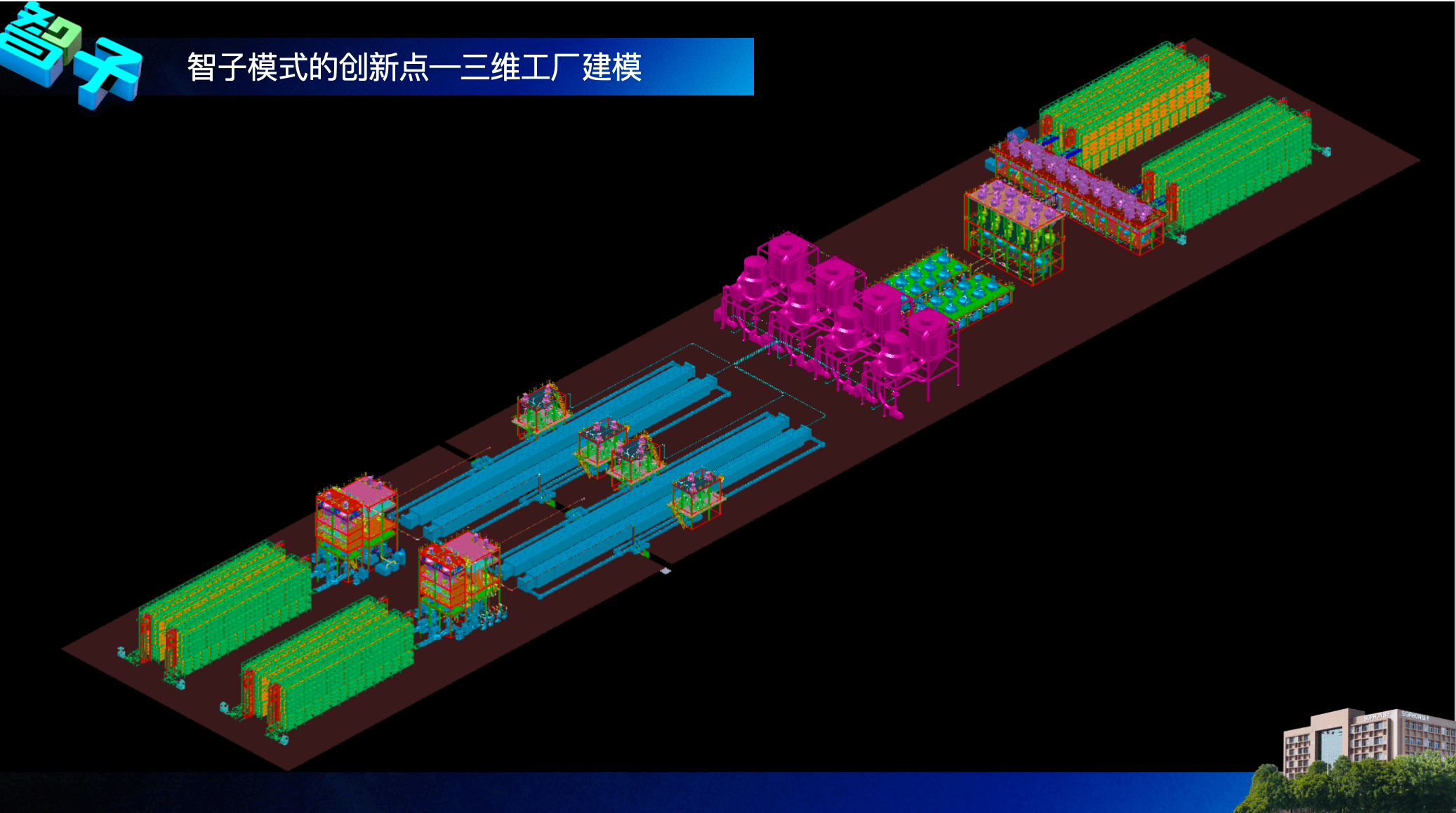

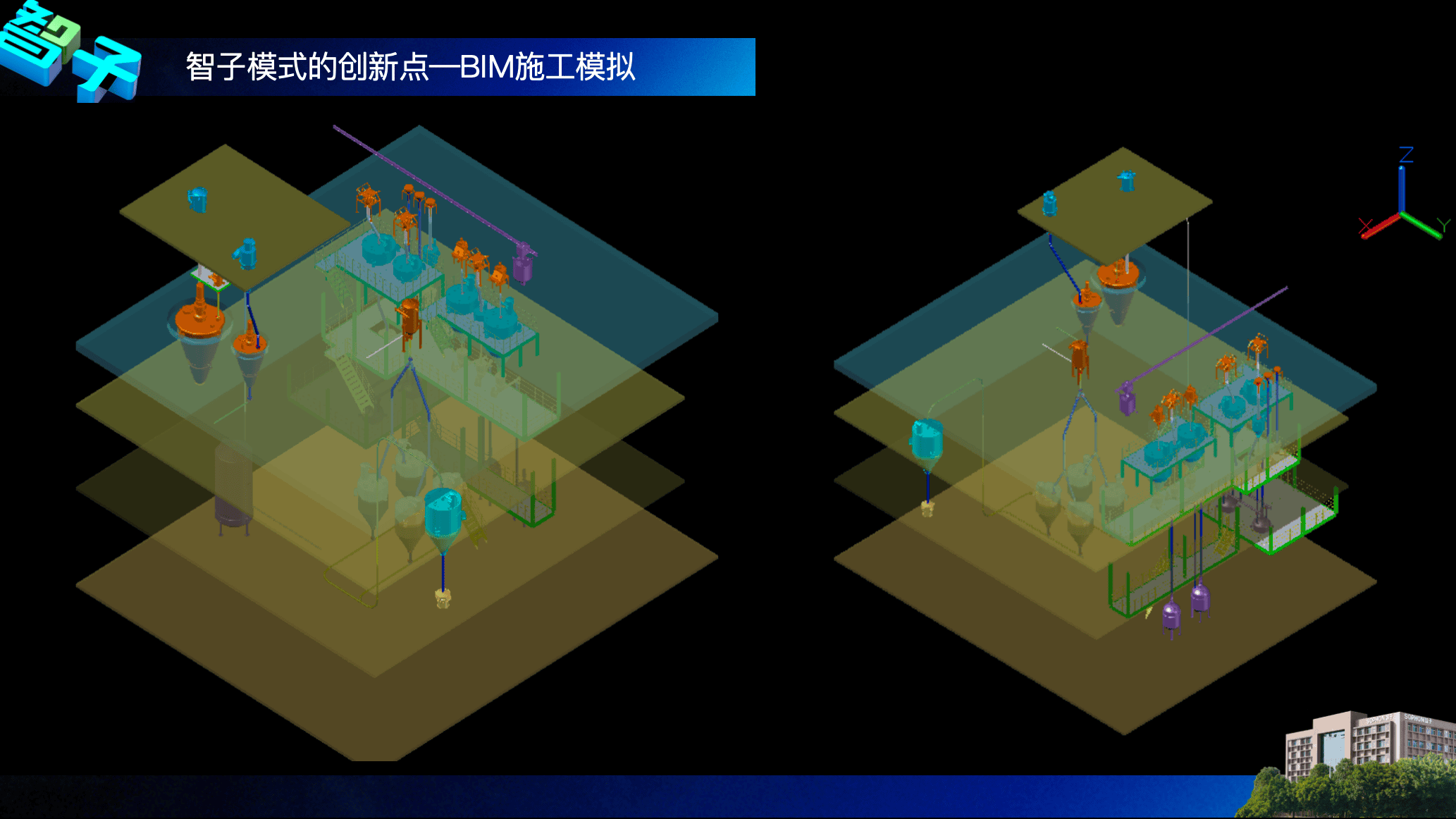

（3）三维工厂建模 + BIM 施工模拟

• 搭建覆盖全品类设备的三维模型库，支持施工流程模拟、碰撞检测；
• 实时关联设计参数与三维模型，设计变更同步更新；
• 为施工单位提供可视化施工指导，提升设计与施工协同效率。

4. 标准化设计能力向工程交付效率的极致压缩

在完成标准化设计体系构建之后，其能力进一步体现为工程交付效率的数量级跃迁。“1小时产线搭建”并非单一工具效率提升，而是设计方法论、数据结构与工具链协同优化的结果。

其本质逻辑在于：通过标准库前置构建与模块化复用，将“设计过程”转化为“配置过程”。

核心技术工具体系： 以 Autodesk Plant 3D 为核心建模平台，结合 Excel 结构化数据管理与 PDF 标准化交付， 形成完整工程链路：

• Plant 3D：承载三维建模与管道设计
• Excel：管理设备参数、工艺数据与编码体系
• PDF：标准化输出设计成果

实施机制：

• 前置库构建： 将符号库、设备库、等级库与项目解耦，形成可复用资源池
• 快速配置建模： 基于标准化组件进行产线组合，实现“设计即建模”
• 自动化成果输出： 设计结果同步生成图纸、BOM及说明文档

工程本质： 实现设计数据直接驱动孪生模型，消除二次建模过程，使设计阶段即成为数字孪生的起点。

5.云扫描：存量工厂数字化重构的关键基础设施

相较于新建项目，存量工厂改造的核心难点在于“物理世界不可控”。云扫描（点云技术）的引入，本质上解决的是现实环境的高精度数字化映射问题。

其技术作用可贯穿项目全周期： 1.前期阶段（真实环境建模） 通过全场点云采集，实现既有厂房、设备与管线的高精度数字化重建，为后续设计提供可信基础数据，避免人工测量误差。 2.设计阶段（约束前置） 点云模型直接参与设计过程，使碰撞检测与空间校验前置完成，从源头降低施工不确定性。 3.交付阶段（数字化验收） 通过施工后扫描与设计模型比对，实现偏差分析与可视化验收，形成可追溯的数字交付体系。

其核心价值在于： 将传统“经验驱动的改造工程”，转化为“数据驱动的精确工程”，并支持跨地域远程协同与验收。

设计体系的核心价值总结

由此，智子的设计工程体系使 PFD/P&ID 从静态图纸演进为可计算、可复用、可联动的数据结构体系。设计阶段不再是孤立环节，而是数字孪生闭环的起点，为后续数据采集、仿真计算与控制输出提供统一数字底座。

三、数据侧原理：ADC如何保证物理世界被“真实采样”

在完成设计映射之后，系统进入数据采集阶段，其核心问题是：如何保证数据能够真实反映物理状态。

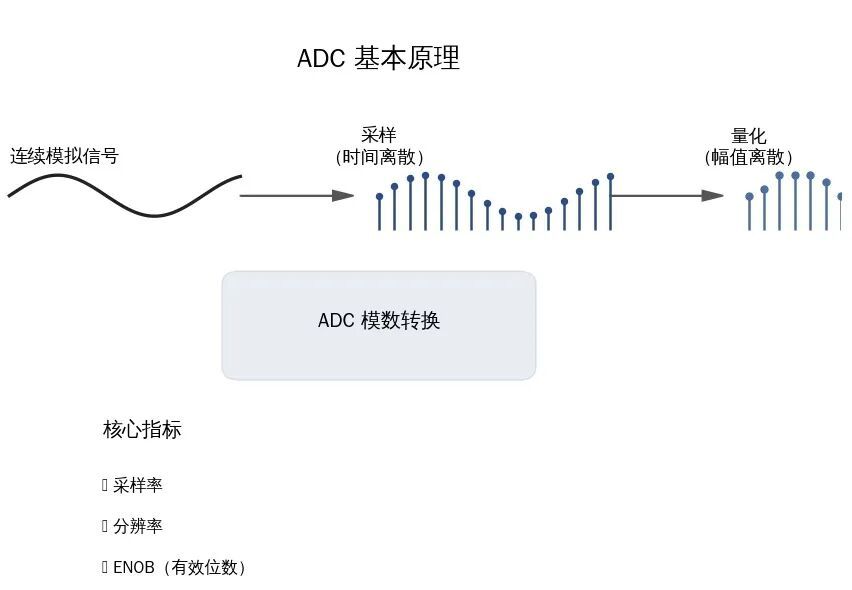

1. ADC的基本原理

ADC（模数转换器）的作用是将连续模拟信号离散化：

• 时间离散（采样）
• 幅值离散（量化）

其核心指标包括：

• 采样率
• 分辨率
• ENOB（有效位数）

如果采样不满足奈奎斯特条件，或量化精度不足，将导致信息不可逆丢失。从信号处理角度来看，ADC采样过程本质上涉及信息重建问题，根据香农采样定理，只有当采样频率大于信号最高频率的两倍时，原始信号才能被无失真重建。

在工业振动等高频场景中，还需要关注采样时钟抖动（Jitter）对时间精度的影响，以及信噪比（SNR）对特征识别能力的影响，因此ADC不仅是采集设备，更是信号质量控制的关键节点。

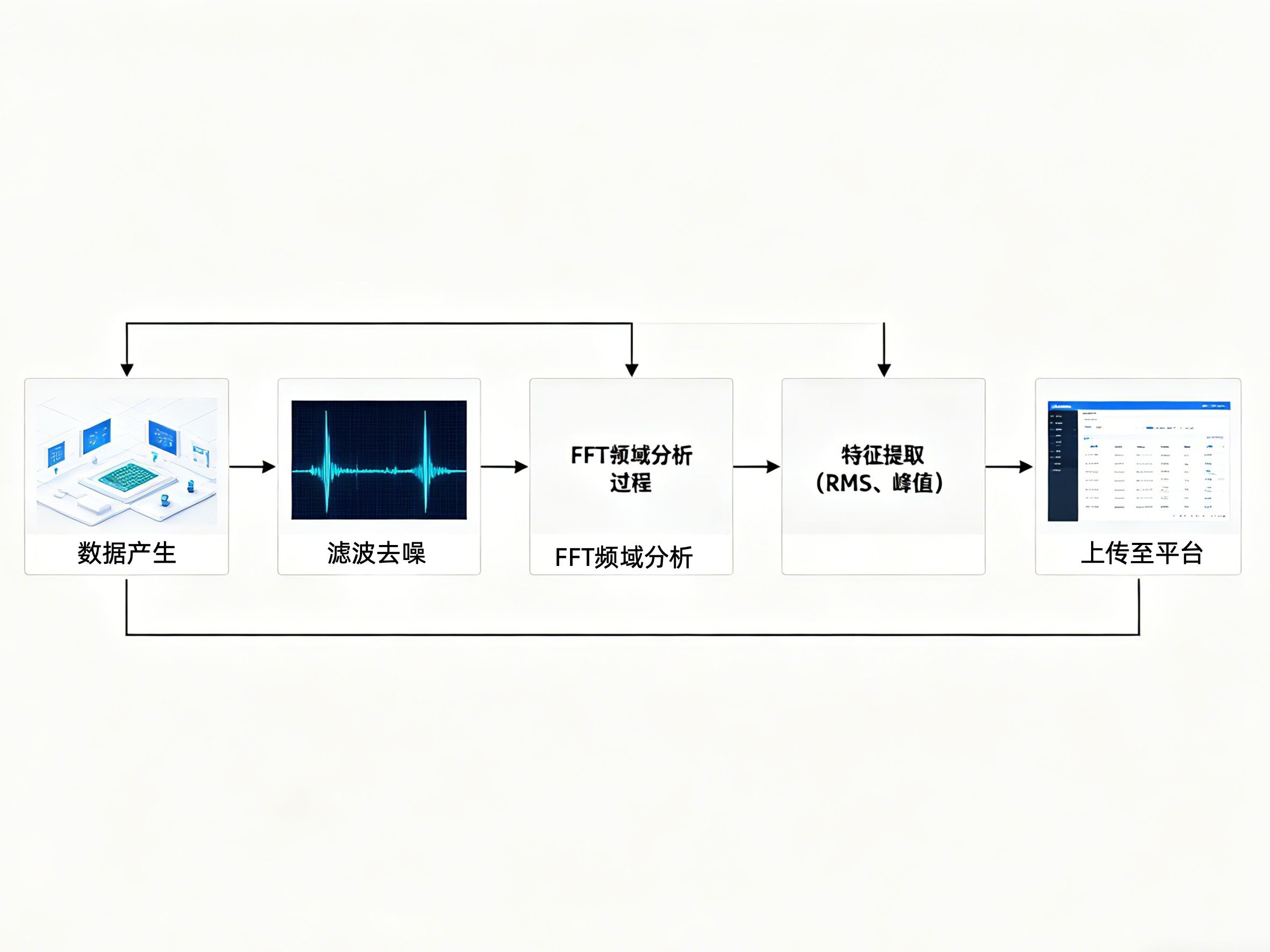

2. 边缘计算的作用机制

在数据进入平台前，边缘侧通常会进行：

• 滤波（去噪）
• FFT（频域分析）
• 特征提取（RMS、峰值等）

其本质是将“原始数据流”转化为“状态特征流”，同时在系统架构上形成计算分层：边缘侧负责实时性强、计算量小的处理，而平台侧（红岸）负责复杂建模与全局优化。这种分层架构可以有效降低网络带宽压力，提高系统整体实时响应能力与稳定性。

3. 时间同步机制

在工业系统中，不同数据源（传感器、PLC、边缘设备）存在时间偏差，如果不同步，会导致模型计算错位与因果关系判断错误。

因此必须引入时间同步机制，如NTP或PTP（IEEE 1588）协议，对所有数据进行统一时间戳管理，使多源数据能够在同一时间轴上对齐，从而保证仿真计算与状态判断的准确性。

四、建模与仿真原理：从多模型融合到实时计

数字孪生的核心能力，体现在模型层。

1. 机理模型与数据模型的融合逻辑

• 机理模型：基于物理方程
• 数据模型：基于历史数据

工程中通常采用“灰箱模型（Grey-box Model）”，即已知机理部分采用物理方程建模，未知复杂部分通过数据驱动模型进行拟合。这种方式相比纯黑箱模型具有更强的可解释性与稳定性，同时降低了对大规模数据的依赖，因此成为工业数字孪生中的主流建模范式。

2. 实时仿真的实现原理

实时仿真本质是：

• 在有限时间内完成数值计算
• 输出与物理系统同步结果

通常采用：

• 模型降阶
• 分层仿真

在计算实现上，实时仿真通常基于离散时间系统进行状态迭代计算，通过固定时间步长（Time Step）进行递推求解。如果时间步长过大，会导致计算误差积累；过小则会增加计算负载，因此需要在数值稳定性与实时性能之间进行工程权衡。

3. 模型校准（Calibration）机制

在实际运行中，模型会因设备老化、工况变化产生偏差。

因此需要：

• 参数在线修正
• 数据驱动误差补偿
• 动态状态反馈

从系统辨识（System Identification）角度看，本质是通过输入输出数据反推系统参数，使模型持续逼近真实系统动态特性，从而保证仿真结果长期有效。

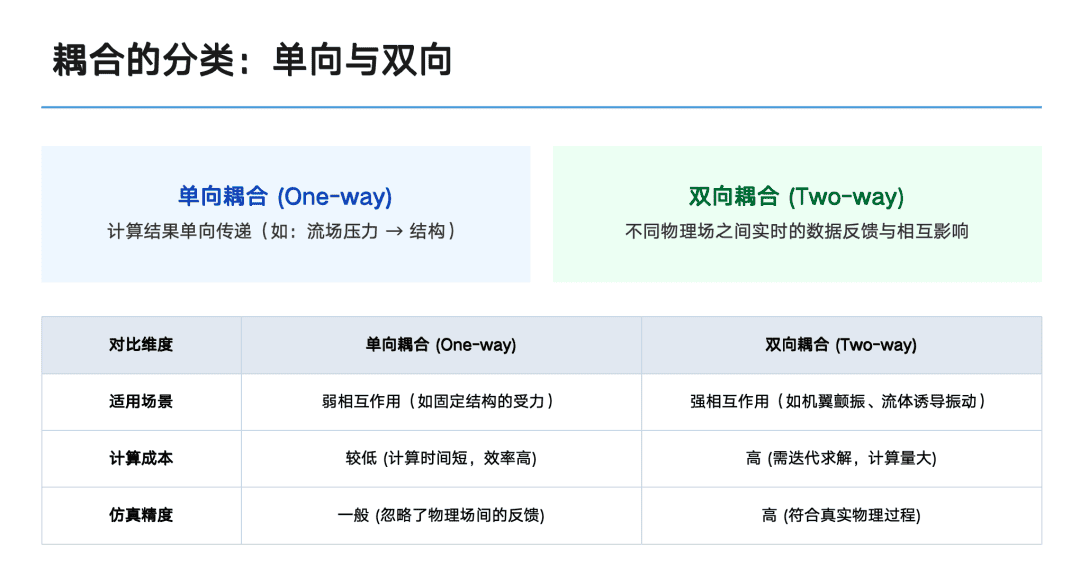

4. 多模型耦合计算

工业系统通常涉及：

• 流体
• 热
• 机械控制

其本质是多方程联立求解与动态迭代计算，是数字孪生能够描述复杂工业过程的关键能力。

典型案例：新能源电池热管理

• 电-热耦合：电化学反应产热分析
• 热-流耦合：冷却液循环及散热效率
• 热-机耦合：结构件受热膨胀与应力
• 控制介入：BMS 动态调节冷却功率

五、决策与控制原理：从预测到执行的闭环机制

1. AI预测的基本原理

基于时间序列建模：

• LSTM / Transformer
• 异常检测算法

用于识别系统状态变化趋势。

2. 控制闭环的实现逻辑

系统通过：

• 数据输入
• 模型计算
• 控制输出

形成：输入 → 计算 → 输出 → 反馈 → 修正

3. 高级控制策略

在更高阶应用中，引入：

• MPC（模型预测控制）
• 自适应控制

其核心在于在多约束条件下实时优化控制策略，使系统在复杂工况下依然保持稳定与高效运行。

六、红岸 × 智子闭环体系：从技术链路到工业系统自进化

当上述各个技术环节打通后，系统形成完整闭环。

1. 数据贯通机制

• 设计数据直接进入孪生系统
• 运行数据持续更新模型

2. 双向闭环机制

• 正向：设计 → 仿真 → 生产
• 反向：运行 → 数据 → 校准 → 设计优化

这一机制本质上构建了一个“数字反馈增强系统”，即物理系统提供真实约束，数字系统提供优化能力，两者通过持续迭代使系统性能逐步收敛至最优状态。

3. 系统能力总结

• 智子：物理建模基础
• ADC：数据真实性保障红
• 岸：计算与控制中枢

工业数字孪生的本质，是“可计算的工业系统”

当设计、数据与模型形成闭环后，数字孪生不再是可视化系统，而是一套具备计算与控制能力的工业基础设施。

其技术本质可以归纳为三点：

• 物理可表达
• 数据可采信
• 系统可计算

最终实现的不是“还原现实”，而是：在持续运行中，让工业系统不断逼近最优解。
