数字孪生从来不仅仅只是为了好看：看红岸未来如何为中国工厂设计HMI

多数企业在建设数字孪生项目时，最先关注的往往是三维场景是否逼真、设备模型是否精细、画面是否具有科技感。

但对于流程工业而言：数字孪生最大的价值，从来不是把工厂“画出来”，而是帮助操作人员更准确地“看懂工厂”。如果把DCS系统比作工厂的大脑，那么HMI（Human Machine Interface，人机界面）就是操作员的眼睛。

而今天大量工厂的问题恰恰在于：设备越来越智能，数据越来越丰富，但操作员却越来越难以从海量信息中快速发现风险。因此，数字孪生真正需要解决的问题，不是视觉展示，而是工业认知。

这也是红岸未来在数字孪生项目实践中持续关注的核心方向：如何让数字孪生成为下一代工业HMI，而不是下一代工业大屏。

一、数字孪生建设最大的误区：把展示系统当成生产系

很多企业在建设数字孪生平台时，会优先关注：三维建模精度场景还原效果动画展示能力大屏视觉冲击力但实际上，真正承担生产决策任务的依然是操作员。如果数字孪生无法帮助操作员更快发现异常、更快定位问题、更快采取行动，那么再精美的三维场景也只是展示系统。

从这个角度看，目前大量工厂存在的问题并非数字化程度不足，而是仍然沿用传统DCS时代的信息组织逻辑。他们在建设DCS系统时，画面设计逻辑往往来自设计院。

其核心思路是：把P&ID图纸直接搬进DCS。于是形成了典型问题：

问题一：信息过载

一个主画面可能包含：

• 300~1000个数据点
• 数十条管线
• 上百个阀门
• 大量实时数值

操作员的大脑必须不断搜索目标信息。而人在高压力状态下的信息处理能力是有限的。

研究显示：人在异常工况下能够同时关注的信息数量通常不超过5~9项。而很多DCS画面远远超出了这一范围。 结果是：数据越来越多，信息却越来越少。

问题二：颜色滥用

大量现场存在：

• 红色管线
• 绿色管线
• 黄色设备
• 蓝色背景
• 彩虹式流程图

看似美观，实际上严重违反人因工程原则。

因为颜色本应承担：告警提示、状态区分、风险等级识别

当所有元素都在使用颜色时：真正发生报警时反而不显眼。这被称为：颜色饱和失效（Color Saturation Failure）

问题三：动画泛滥

许多系统喜欢加入：

• 流动物料箭头
• 旋转设备动画
• 闪烁图标
• 动态背景

目的往往是：“让画面更有科技感。” 但国际研究表明：持续动画会显著增加操作员认知负荷。 尤其在异常工况时：动画信息会与报警信息竞争注意力资源，最终降低异常识别速度。

二、国际先进工厂如何利用HMI重构操作认知

ISA-101的价值并不只是规范界面设计。其本质是在回答一个问题：操作员究竟应该看到什么？

而这恰恰也是数字孪生建设最容易忽略的问题。因为数字孪生不是简单增加信息，而是重构信息。2015年以后，ISA-101逐渐成为全球流程工业HMI设计的主流标准。

其核心思想非常简单：

• 操作员不需要看到所有信息；
• 操作员需要看到最重要的信息。

这也是现代HMI设计与传统DCS画面的根本区别。

ISA-101提出的四层架构

Level 1：总览层 企业生产全景-关注：产量、能耗、关键KPI、风险状态，管理人员使用。

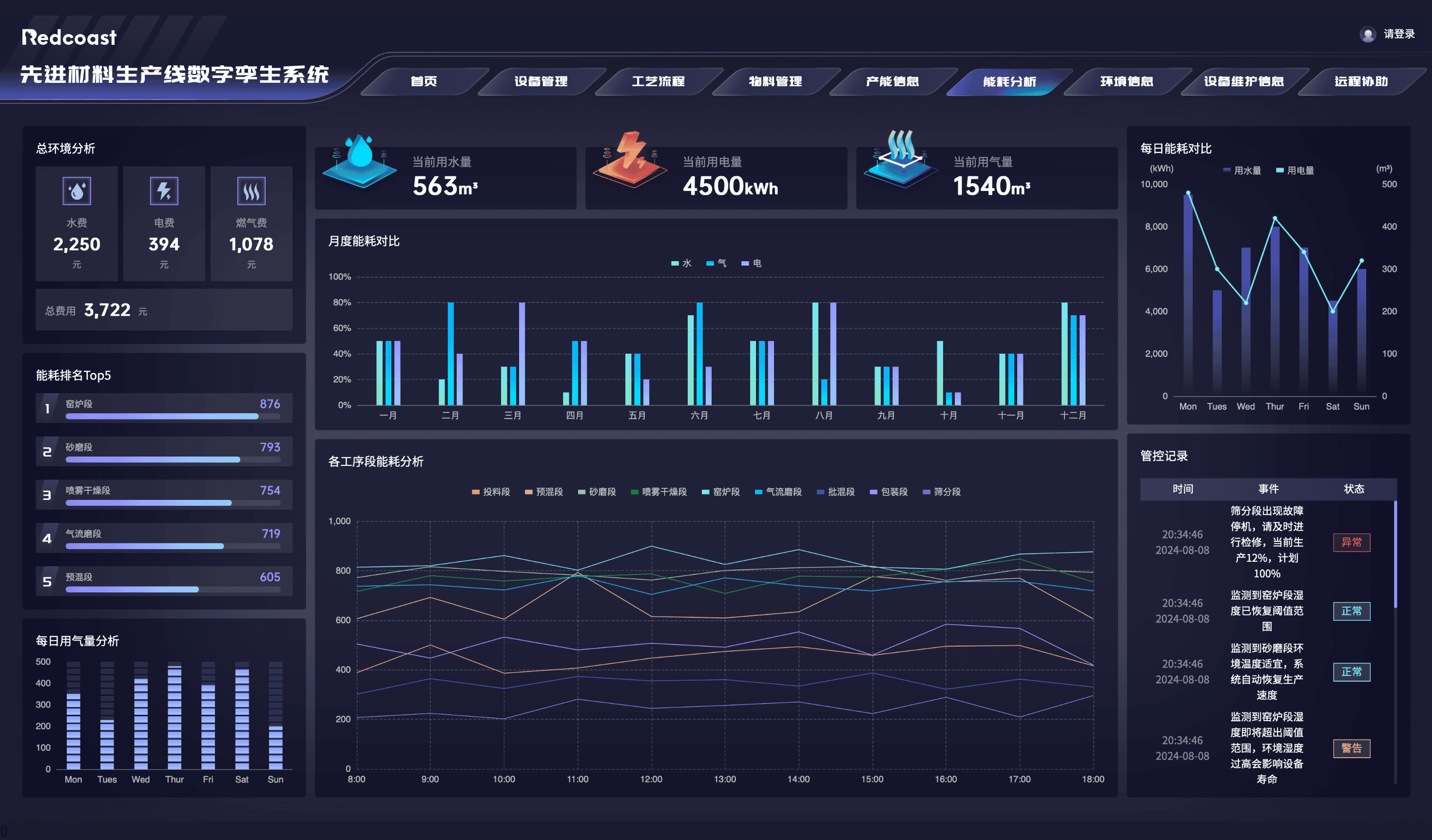

「红岸未来磷酸铁锂数字孪生系统-能耗分析」

Level 2：区域层 装置运行状态-关注：工段健康度、关键设备状态、报警趋势，班长和主操使用。

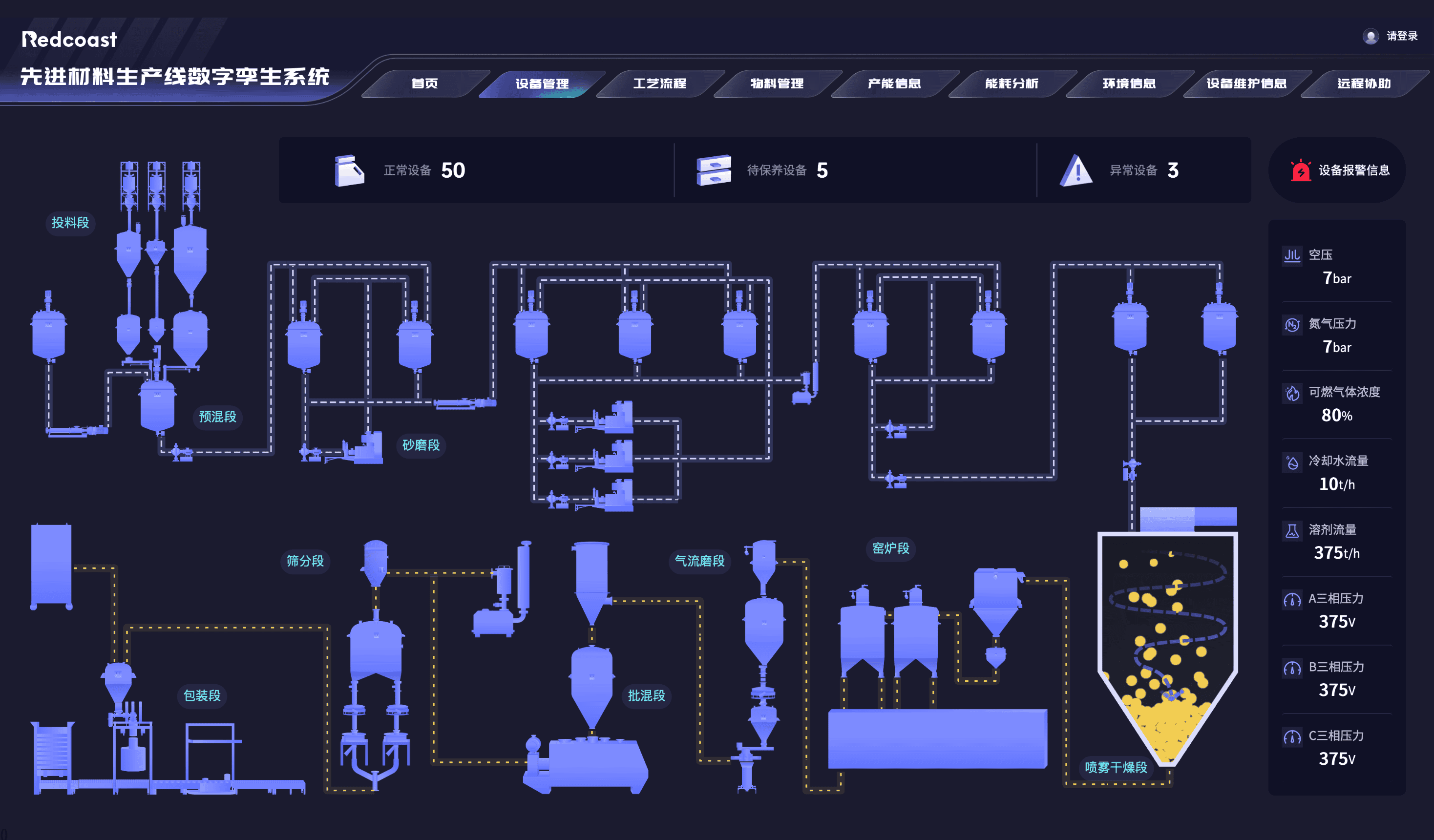

「红岸未来磷酸铁锂数字孪生系统-设备管理」

Level 3：单元层 具体工艺单元-关注：工艺变量、控制回路、关键偏差，操作员主要工作层。

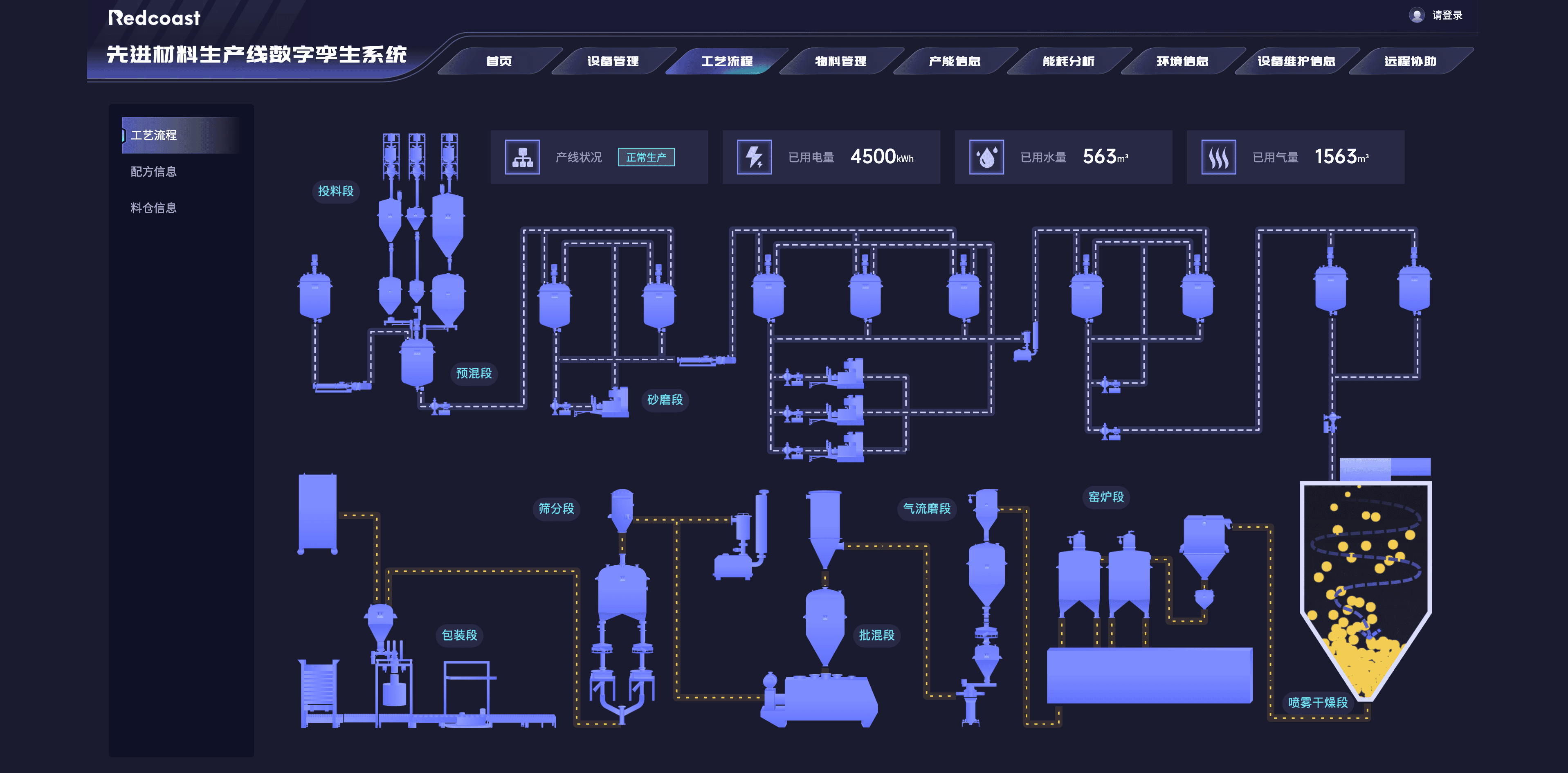

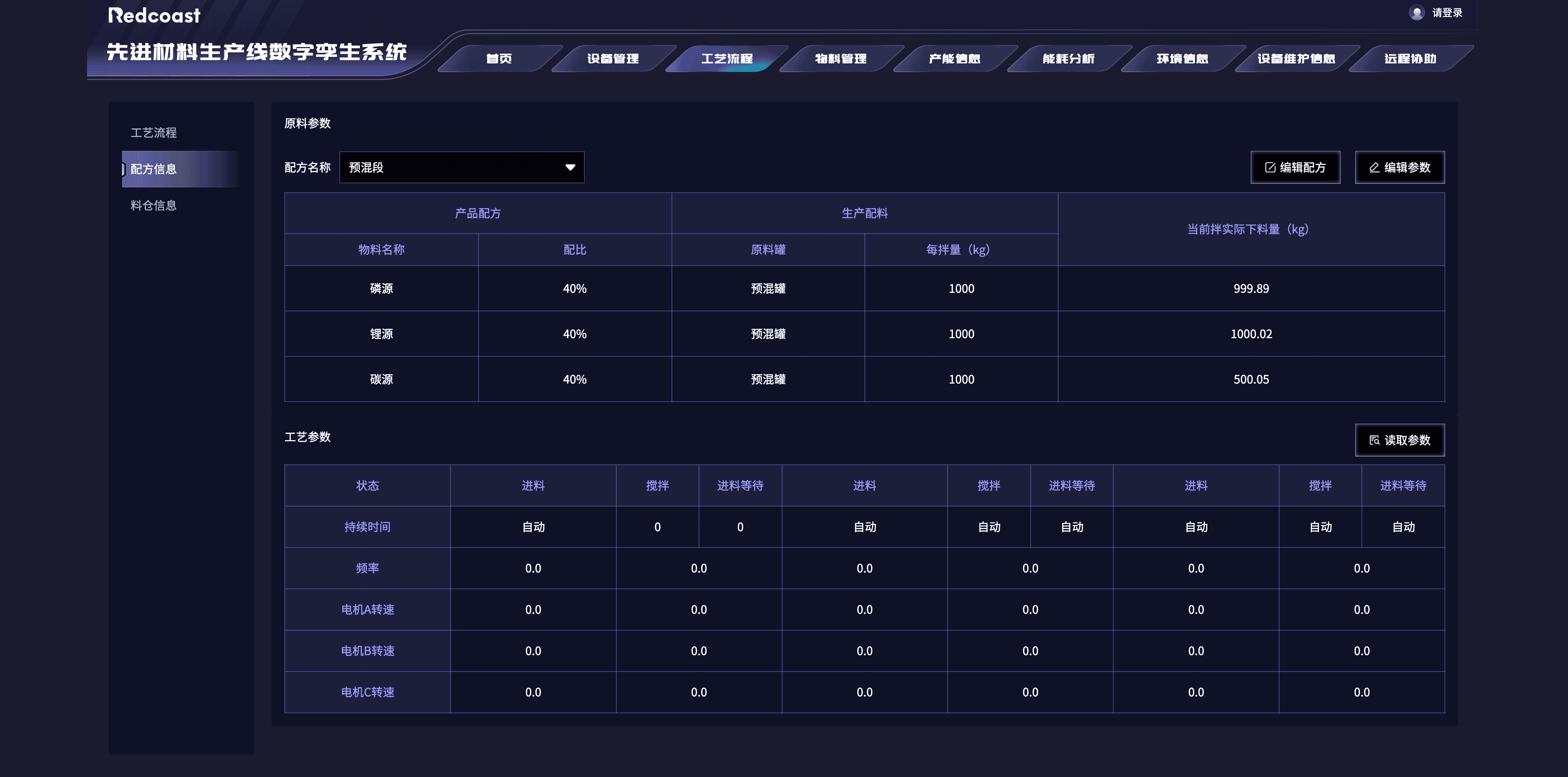

「红岸未来磷酸铁锂数字孪生系统-工艺流程/配方信息」

Level 4：详细层 工程诊断界面-关注：阀门、仪表、联锁、参数配置，用于故障分析。

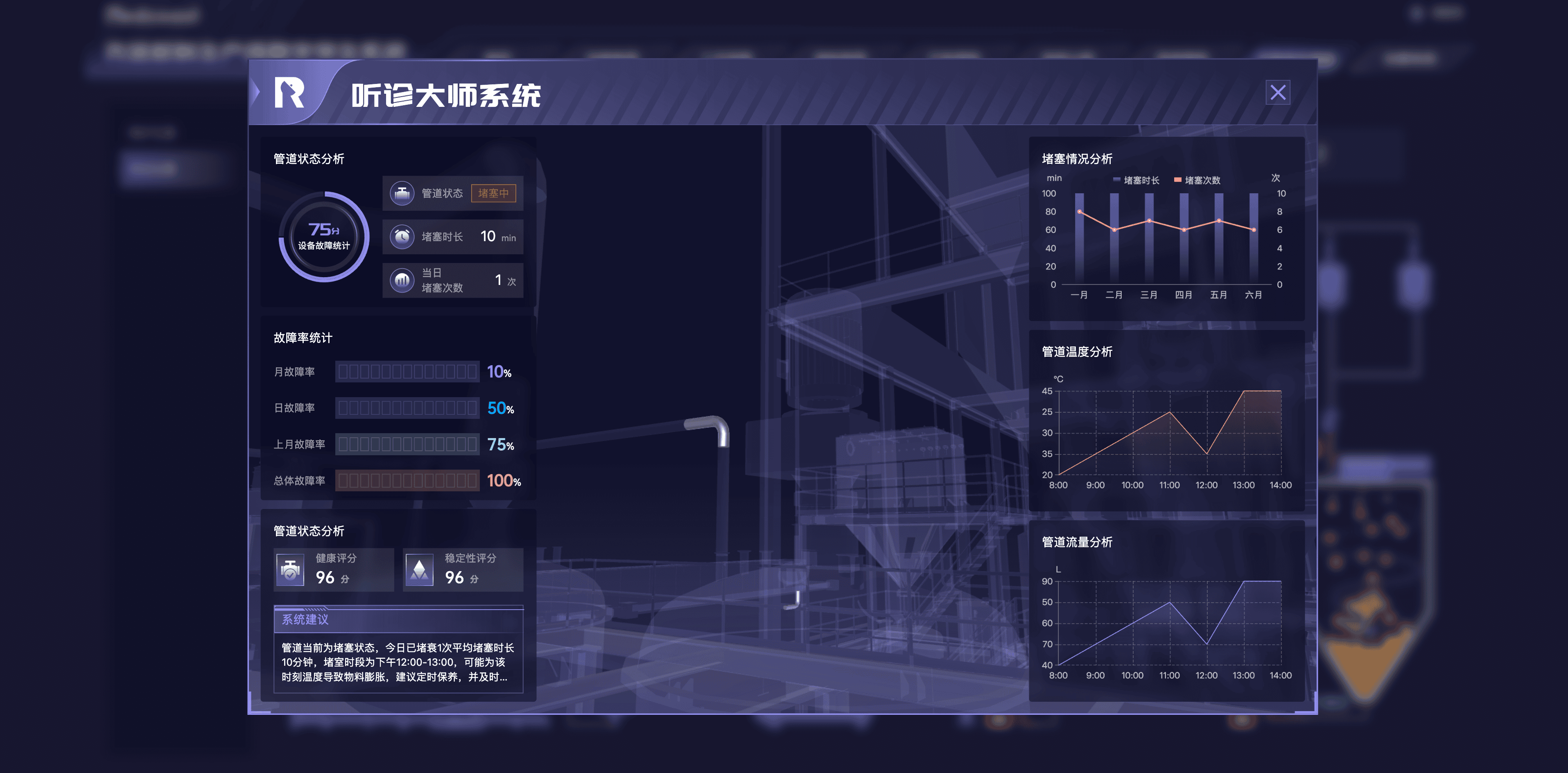

「红岸未来磷酸铁锂数字孪生系统-设备诊断」

很多国内项目的问题恰恰在于：把Level 4的信息全部塞进Level 2画面，导致信息爆炸。

三、高性能HMI背后：数字孪生真正应该呈现什么

很多人第一次看到国际先进工厂的DCS画面时都会惊讶：“怎么这么丑？”原因是国际主流HMI采用High Performance HMI设计理念。 其特征包括：默认灰色正常状态：全部灰色显示。

1.颜色只用于异常 例如：

• 红色：危险
• 黄色：警告
• 橙色：异常趋势

因此：报警出现时极其醒目。

2.重点突出偏差 显示：

• 当前值
• 目标值
• 偏差值

而非大量无关数据。

3.趋势优先 现代HMI强调：不要只看数字，要看趋势。 因为：事故往往来自变量变化速度，而非变量本身。

很多企业认为数字孪生意味着：

• 更多颜色
• 更多动画
• 更多实时数据

事实上，国际先进工厂的发展方向恰恰相反，数字孪生不是让画面变复杂，而是让操作员更容易发现异常。因此，High Performance HMI与数字孪生并不矛盾。二者追求的是同一个目标：让关键信息从海量数据中主动浮现。

四、报警洪泛：国内工厂最严重却最容易忽视的问题

根据国际自动化协会统计： 正常情况下操作员可处理报警数量约为：每10分钟1次 优秀工厂：每小时少于6次

而国内很多装置实际情况是：

• 每小时数百次报警
• 开停车期间数千次报警

这就是典型的：Alarm Flood（报警洪泛） 结果是：操作员逐渐形成报警疲劳，真正危险报警被淹没。

某炼化企业案例 装置波动期间：10分钟产生1200余条报警 ，操作员无法判断根因，最终导致装置非计划停车。 事后分析发现：真正关键报警仅占全部报警的不足2%。

五、数字孪生不该停留在可视化，而应走向认知决策

随着工业AI发展，HMI正在发生根本变化。传统HMI：告诉你发生了什么。 下一代HMI：告诉你为什么发生，下一步会发生什么，应该怎么处理。 这也是数字孪生与工业AI融合的重要方向。

红岸未来发展思考：从 “可视化界面” 迈向 “认知决策界面”

作为长期深耕流程工业数字化赛道的企业，在数字孪生、工业 AI、预测性运维等项目落地实践中，红岸未来发现：当下多数工厂并不缺少海量采集的数据，真正稀缺的是把原始数据转化为有效业务认知、支撑科学判断的核心能力。

基于行业这一核心痛点，红岸未来将从三大维度，重新定义面向中国工厂的下一代 HMI 人机交互体系。

1. 基于ISA-101的人因工程设计体系

不是简单绘图规范。而是建立：

• 操作逻辑标准
• 报警分级标准
• 导航层级标准
• 决策呈现标准

让画面真正服务于生产决策。

2. 数字孪生驱动的全局态势感知

通过实时数据与工艺模型融合，让操作人员看到的不只是设备状态。更是：

• 工艺健康度
• 风险传播路径
• 能效变化趋势
• 装置运行边界

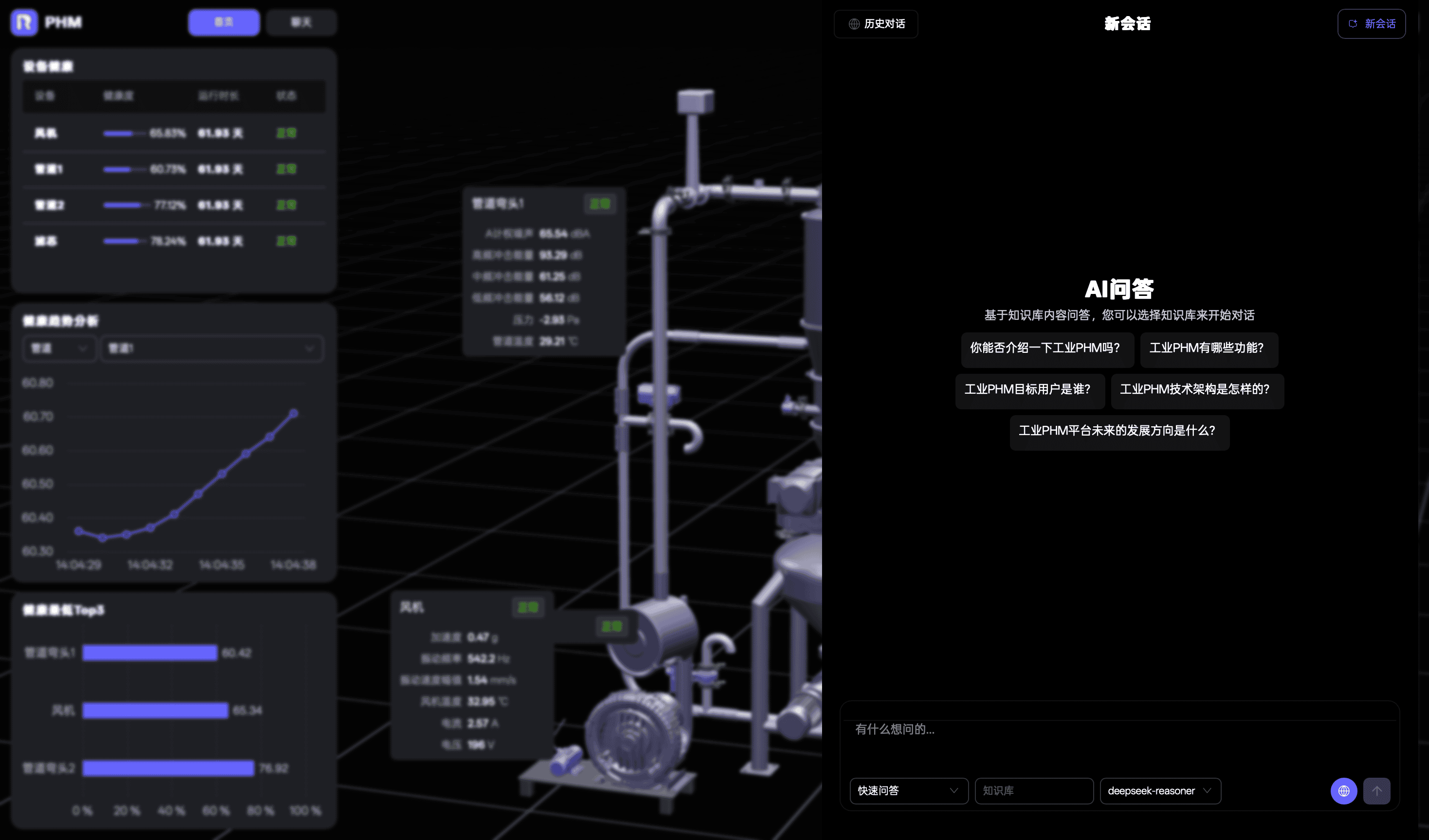

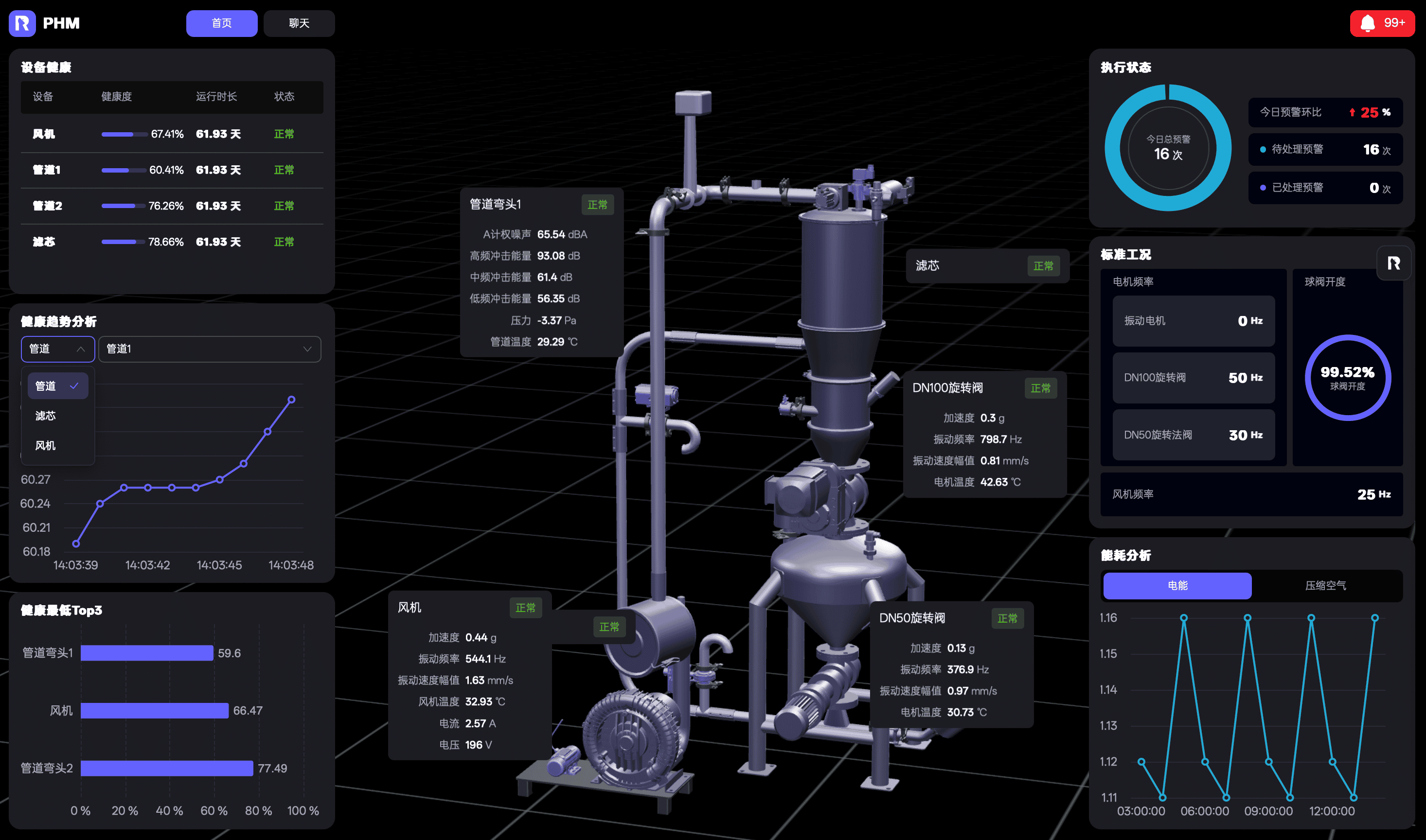

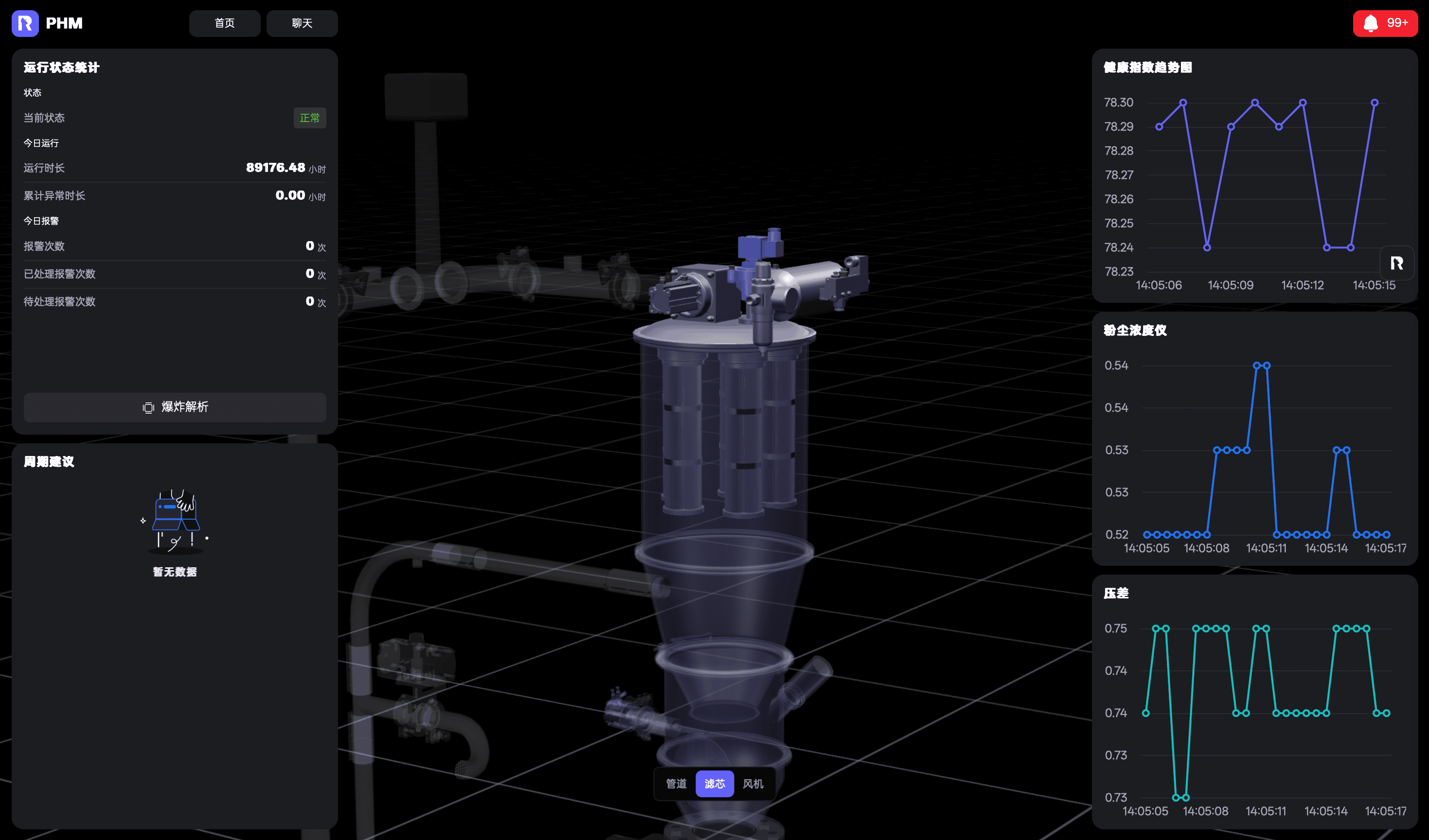

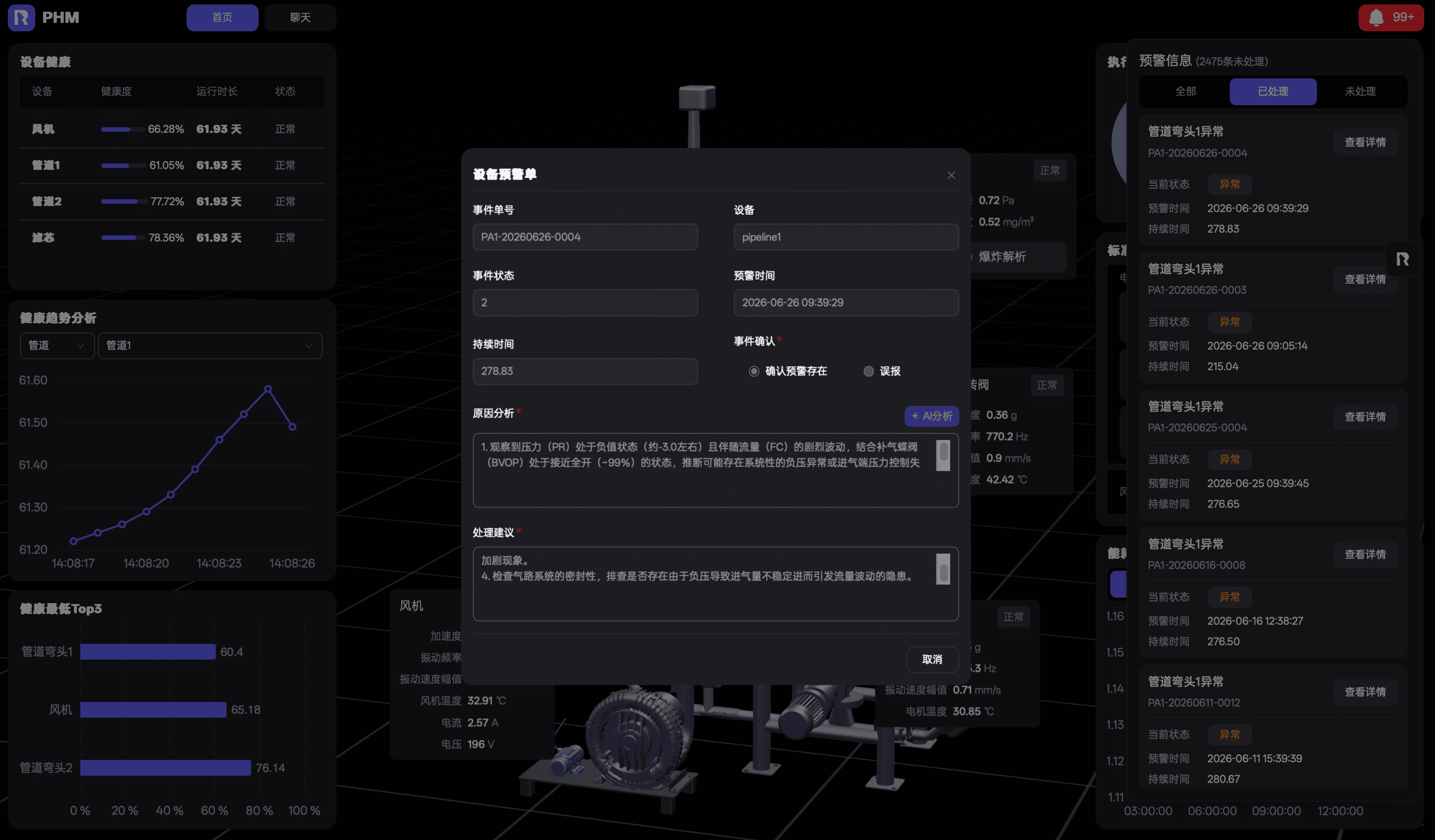

「红岸未来-AI设备状态与全生命周期管理系统」

3. AI驱动的认知决策支持

让系统不仅告诉用户：“发生了什么”。 更告诉用户：

• 为什么发生
• 风险在哪里
• 应该如何处理

实现从监控中心向决策中心转变。

六、数字孪生不是为了展示工厂，而是为了理解工厂

过去二十年，国内许多工厂投入大量资金建设自动化系统。但在HMI设计层面，依然停留在：信息越多越好，画面越炫越先进。

事实上：真正优秀的DCS画面从来不是最漂亮的，而是最容易让操作员在30秒内发现风险、在1分钟内做出正确决策的。 未来流程工业数字化竞争的核心，也不再是数据采集能力。

数字孪生从来不仅仅只是为了好看，对于流程工业而言，它最大的价值不是构建一个更真实的虚拟工厂，而是构建一个更聪明的生产认知系统。

未来优秀的HMI也不再只是信息展示窗口，而将成为融合数字孪生、工业AI与预测性分析能力的工业决策入口。谁能够让操作员更快看见风险、更早理解风险、更准确处置风险，谁就拥有下一代智能工厂真正的核心竞争力。

而这，也正是红岸未来持续探索数字孪生与工业智能融合的方向所在。
